【過去問題】平成29年 二級建築士 建築計画 全25問【解答・解説付】※完全無料

厳島神社の社殿は、檜皮葺きの殿堂を回廊で結び、満潮時には海面に浮かんで見えるように配置されている。

東大寺南大門は、鎌倉時代に再建された大仏様（天竺様）の建築物。

鹿苑寺金閣は、方形造りの屋根をもつ舎利殿で、一層を住宅風（寝殿造り風）、二層を和様仏堂風、最上層を禅宗様仏堂風とした建築物。

中尊寺金色堂は、外観を総漆塗りの金箔押しで仕上げた方三間の仏堂で、平安時代（12世紀前半）に建てられた。

ファンズワース邸は、ミース・ファン・デル・ローエの設計。

母の家（アメリカ）は、ロバート・ヴェンチューリの設計。

ロビー邸は、フランク・ロイド・ライトの設計。

サヴォア邸は、ル・コルビュジエの設計。

それぞれの単位は次のとおり。
・熱貫流率：W/(㎡・K)
・代謝量：met（W/㎡で表すこともある。1met＝58.2W/㎡）
・昼光率：％
・照度：lx（lm/㎡）
・日射量：W/㎡
・音の強さ：W/㎡
熱貫流率は「温度差1K当たり」なのでKが入り、代謝量・日射量とは単位が違う。

全般換気は、室全体の空気を入れ替えて、室内の汚染質の濃度を薄める換気。汚染源の近くで汚染質を直接排出するのは局所換気。

居室の必要換気量は、一般に、在室者の呼吸で出る二酸化炭素の濃度が許容値（0.1％＝1,000ppm）を超えないように算出する。

居室の一酸化炭素濃度の許容値は、出題当時、0.001％（10ppm）とされていた（建築物における衛生的環境の確保に関する法律施行令第2条・建築基準法施行令第129条の2の6第3項の基準）。

ホルムアルデヒド放散量の等級は、☆の数が多いほど放散量が小さい。「F☆☆☆☆」は「F☆☆☆」より放散量が小さい（日本工業規格〔JIS〕は、2019年7月1日から「日本産業規格」に名前が変わった）。

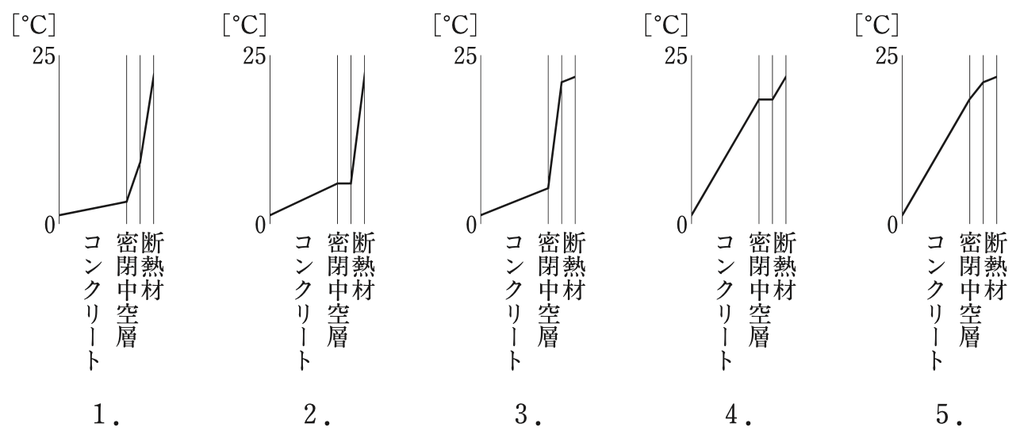

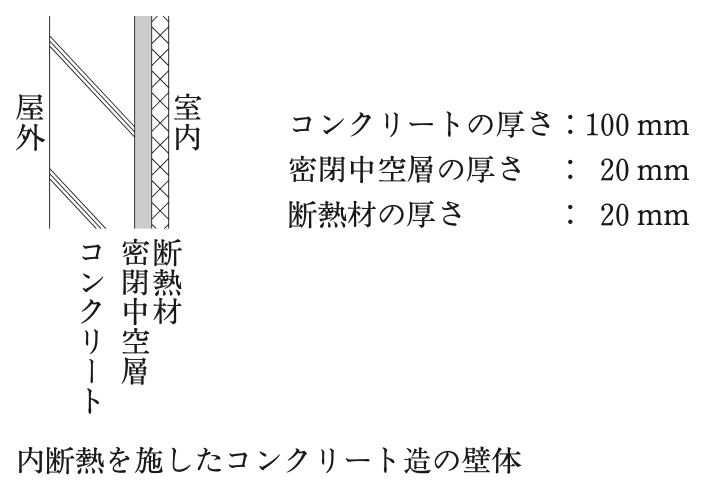

定常状態では、壁の中を流れる熱の量はどの層でも同じなので、各層の両側の温度差は、その層の熱抵抗に比例する。
・コンクリート（100mm）：熱伝導率が大きく、熱抵抗は0.06㎡・K/W程度と小さい → 温度はほとんど変わらない（傾きが緩い）
・密閉中空層（20mm）：熱抵抗は0.15㎡・K/W程度 → ある程度温度が上がる
・断熱材（20mm）：熱伝導率が小さく、熱抵抗は0.5㎡・K/W程度と最も大きい → 温度が大きく上がる（傾きが急）
この順になっているのは図1。図2は密閉中空層で温度が変わっておらず（空気層にも熱抵抗がある）、図3は密閉中空層の温度差が断熱材より大きい。図4・5は、コンクリートの中で温度が大きく変わっている。

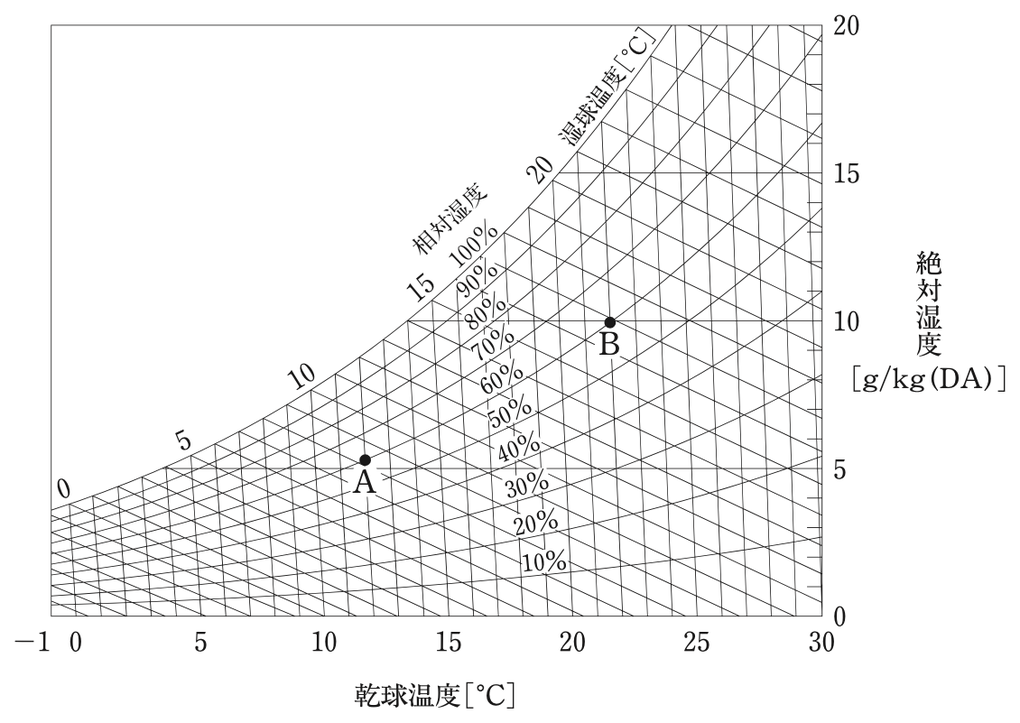

A点（絶対湿度 約5.2g/kg(DA)）の空気を、絶対湿度を変えずに22℃まで加熱すると、線図上で右に水平移動し、相対湿度は約32％になる。

B点の空気は、飽和までに含むことのできる水蒸気の余裕がA点より大きく、水分が蒸発しやすいので、洗濯物は早く乾く。

A点の露点温度は約4.5℃なので、10℃の窓面では結露しない。B点の露点温度は約14℃なので、10℃の窓面では結露する。

同じ量ずつ混合すると、乾球温度も絶対湿度も中間の値（約17℃・約7.6g/kg(DA)）になる。線図上でA点とB点を結んだ線の中点で、相対湿度は約63％。

日射遮蔽係数は、3mmの透明ガラスを1としたときの日射熱の入りやすさの割合で、大きいほど日射を遮る効果は低い。

南向き鉛直面の日照時間は、春分・秋分の日が最も長い（約12時間）。夏至の頃は朝夕に太陽が北側にあるため、冬至の頃は昼が短いため、どちらも春分・秋分より短い。

夏の南面は太陽高度が高いので、水平な庇で日射を遮りやすい。西面は太陽高度が低い日射が入るので、水平な庇では遮りにくい。

大気透過率が高い（空気が澄んでいる）ほど、地表に直接届く直達日射量が多くなり、大気中で散乱されて届く天空日射量は少なくなる。

住宅の寝室で読書をするときの照度は、一般に300〜750lx程度がよいとされる。

昼光率は、室内の壁や天井での反射、周りの建築物や樹木による遮りの影響を受ける。

全天空照度は、天候（快晴・薄曇り・曇天など）や時間によって変化する。昼光率は全天空照度に対する割合なので、天候が変わっても一定。

タスク・アンビエント照明では、周りとの明るさの差で目が疲れないように、アンビエント照度をタスク照度の1/10以上確保することが望ましい。

同じ厚さの一重壁なら、単位面積当たりの質量が大きいほど透過損失が大きい（質量則）。

残響時間は、音を止めてから室内の平均音圧レベルが60dB下がるまでの時間。

グラスウールなどの多孔質材料は、一般に、低音域より高音域の吸音率が大きい。

空気中の音速は、気温が1℃上がるごとに約0.6m/s速くなる（約331.5＋0.6×気温 m/s）。

快晴日の屋外の絶対湿度は、1日の中ではあまり変化しない（変化するのは相対湿度）。

風速増加率は、建築物を建てた後の風速を建てる前の風速で割った値で、1.0なら風速が変わらないことを表す。ビル風の影響の評価に使う。

冷房デグリーデーは、日平均外気温が冷房の基準の温度を上回る分を合計したもので、大きいほど冷房負荷が大きい地域であることを表す。

風配図は、風向ごとの発生頻度を、中心からの長さで表した図で、中心から遠いほどその風向の風がよく吹くことを表す。

コア型の住宅は、台所・浴室・便所などの水回りを1か所にまとめた形式で、設備工事費を減らし、動線を単純にでき、外周部に居室を配置できる。

パッシブデザインは、機械に頼らず、建築物が受ける自然の熱・風・光を生かして、暖房・冷却・照明の効果を得る設計手法。

L型キッチンは、車椅子で向きを少し変えるだけで流し・調理台・コンロを使えるので、車椅子使用者の調理作業の効率化を図れる。

引戸は、開け閉めのときに体を前後に動かす必要が少なく、開けたままにもできるので、高齢者に適している。

DK型は、食事の場と寝る場を分ける食寝分離はできるが、小規模な住戸では、団らんの場が寝る場と重なりやすい。

LDK型は、団らん・食事と私室を分けられるが、比較的狭い住戸では、居間・食事・台所を1室にまとめるので、充実した居間を確保しにくい。

L＋D＋K型は、居間・食事室・台所をそれぞれ独立させるので、比較的広い住戸でないと、各室が狭くなり、かえって生活が窮屈になる。

LD＋K型は、居間と食事室が一体なので食事を中心に団らんする生活に適するが、LDの面積が十分でないと、家具の配置などの工夫が必要になる。

高さ150cm程度のパーティションは、座った人の視線は遮り、通路側に立った人は執務空間を見通すことができる。

在席率が50〜60％程度と低い場合は、個人専用の座席を設けず、在籍者が座席を共用するフリーアドレス方式で、執務空間を効率よく使える。

外壁に近いペリメーターゾーンは日射や外気温の影響で負荷が大きく変わり、インテリアゾーンは人や機器の発熱が主な負荷なので、分けて個別に制御する。

基準階の床面積が比較的大きい場合、コアを平面の中央部に置くと、平面上の釣り合いがよく、構造計画上（耐震上）望ましい配置になる。

保育所では、衛生面や生活のリズムを考えて、昼寝の場と食事の場を分けて設ける（食寝分離）のが望ましい。

年齢の低い幼児ほど、動きまわる広さや個別の対応が必要なので、1人当たりの床面積は3歳児学級用のほうを広くする。

普通教室に隣接して多目的スペース（オープンスペース）を設けると、少人数学習やグループ学習など、多様な学習形態に対応できる。

開架式は、利用者が書架から直接本を取り出して選べる方式で、中学校の図書室に適している。

手術室の空気調和設備は、清浄度を保つために単独の系統とし、周りから汚れた空気が入らないように、室内の気圧を室外より高く（正圧に）する。

劇場で、舞台と客席の境に設ける額縁状の枠をプロセニアムアーチという。

美術館の洋画の展示壁面の照度は、500lx程度とする（日本画など光に弱いものは、もっと低くする）。

アリーナ型（ヴィンヤード型）のコンサートホールは、客席がステージを取り囲むので、演奏者と聴衆の一体感が得られやすい。

食卓と椅子の座面の高さの差（差尺）は、270〜300mm程度が使いやすい。食卓700mmなら、大人用は座面400mm、子ども用は座の高い500mmの椅子が適当。

自転車1台当たりの駐輪スペースは、幅600mm×奥行1,900mm程度以上必要で、700mm×1,900mmは適当。

療養病床の病室の床面積は、内法で患者1人につき6.4㎡以上（医療法施行規則第16条第1項第三号イ）。4床室なら25.6㎡以上必要で、6m×5.4m＝32.4㎡は満たしている。

ツインベッドを置く夫婦寝室は、収納家具のスペースを含めて16㎡程度あれば計画できる。

高齢者は視力が低下するので、居室の作業領域の照度を、JISの照明基準の2倍程度とするのは適当（日本工業規格〔JIS〕は、2019年7月1日から「日本産業規格」に名前が変わった）。

車椅子使用者が記帳などをする受付カウンターの上端の高さは、700〜750mm程度とし、下部に膝が入る空間を設ける。

階段の手すりは、上の端では水平に45cm以上、下の端では斜めの部分を含めて段鼻から45cm以上延ばすことが望ましい（国土交通省の建築設計標準）。端部を壁面側に曲げると、衣服などが引っかかりにくい。上下階でそれぞれ水平に450mm延ばし、壁面側に曲げるのは適当。

階段のノンスリップ（滑り止め）は、つまずかないように、踏面と同一面（段差を付けない）とする。

パタン・ランゲージは、クリストファー・アレグザンダーが提唱した、建築や町を形づくる要素をパタンとして示した設計手法で、住民参加のまちづくりや建築を目指したもの。

景観法では、土地の所有者やまちづくりのNPO法人などの住民等が、景観計画の策定や変更を提案できる（景観法第11条）。

ボンエルフは、住宅地の道路を蛇行させたり、ハンプを設けたりして自動車の速度を落とさせ、歩行者と自動車の共存を図る手法。

老朽化した木造建築物が密集する街区などでは、隣り合う建築物をまとめて建て替える共同建替や、ルールを決めてそろえて建て替える協調建替で、街区全体の防災性能を高められる。

ウォールウォッシャは、壁面を均一に明るく照らす照明の手法（器具）で、照明設備の用語。

ロータンクは、大便器を洗浄する水をためておく低い位置のタンクで、衛生設備の用語。

ミキシングバルブ（混合弁）は、湯と水を混ぜて適温にする弁で、給湯設備の用語。

キュービクルは、変圧器や遮断器などの受変電設備を収めた金属製の箱で、電気設備の用語。

冷水・蒸気・温水などの熱媒をつくる冷凍機やボイラーなどを、熱源装置という。

全熱交換器は、換気で排出する空気の顕熱（温度）と潜熱（湿度）を回収して、取り入れる外気に移す装置。

誘引ユニットは、空調機で処理した一次空気をノズルから噴き出し、その勢いで室内の空気を誘引して混ぜて吹き出す機構をもつ。

床暖房は、床から放射と対流で暖めるので、温風暖房に比べて、室内の上下の温度差が少なくなる。

気化式加湿器は、水で濡らした加湿素子に空気を通し、空気のもつ顕熱で水を蒸発させて加湿する（加湿した空気の温度は下がる）。

床吹出し空調方式は、居住域に近い床から直接吹き出すので、冷房時の給気温度を天井吹出しより高めにして、冷えすぎや不快感を防ぐ。

ファンコイルユニット方式は、ユニットごとに送風機の風量を調節できる。

二重ダクト方式は、冷風と温風を室ごとに混ぜて温度を調整するので、個別制御性は高いが、冷やした空気と暖めた空気を混ぜるため、エネルギーの損失が大きい。

水道直結直圧方式の必要圧力は、最も不利な（高い・遠い）水栓や器具までの高さ、配管の摩擦損失、器具に必要な圧力を合わせて算定する。

シングルレバー水栓や全自動洗濯機の電磁弁は、急に水を止めるのでウォーターハンマーが起きやすく、エアチャンバー（水撃防止器）の設置が有効。

給湯配管は、湯の温度で伸び縮み（線膨張）するので、直線部が長い場合は、伸縮継手などで伸縮を吸収できるようにする。

通気管の大気開口部には、害虫などが入らないように防虫網を設ける。

同じ電線管に収める電線が多いと、熱がこもりやすいので、1本当たりの許容電流は小さくなる（電流減少係数をかける）。

インバータ制御は、モーターなどの回転数を変えて省エネルギーになるが、高調波などのノイズを電源系に出す原因になる場合がある。

幹線の電圧降下は、実際の負荷から電流を算出し、その電流と電線の長さ・太さから計算する。

受電電圧は、一般に、契約電力で決まる（50kW未満は低圧、50kW以上2,000kW未満は高圧、2,000kW以上は特別高圧が目安）。

グレア（まぶしさ）を減らし、視野内の輝度の差を小さくすると、目の疲労を軽くできる。

点光源による直接照度は、光源からの距離の2乗に反比例する（逆2乗の法則）。

昼光利用制御は、窓から入る自然光に応じて照明器具を調光し、必要な照度（設計照度）を保ちながら電力を減らす制御。

光束法では、時間とともに照度が下がることを保守率で見込み、明るめに計画するので、設置直後の照度は設計照度以上になる。

大空間や天井の高い室では、人のいる居住域を中心に空調する局所空調で、空調エネルギーを減らせる。

天井チャンバー方式は、天井内の空間を還気の通り道にする方式で、還気ダクトを省けるので、空気搬送の圧力損失を減らせる。

洗面・手洗いの排水は比較的きれいなので、浄化して便器の洗浄水などの再利用水（雑用水）として使える。

成績係数（COP）は、消費エネルギーに対する冷暖房能力の比で、大きいほど効率がよい。COPの大きい機器を採用するのは省エネルギーになる。
