【過去問題】令和6年 一級建築士 環境・設備 全20問【解答・解説付】※完全無料

クリモグラフは、気温と湿度（または降水量）など2つの気候要素を縦軸・横軸にとり、月ごとの値を結んで1年の変化を示した図で、各地の気候の特徴をつかむのに使う。

輝度は、発光面（または反射面）をある方向から見たときの、見かけの単位面積当たりの光度で、目に入る光の強さ（まぶしさ）を表す。

A特性は、40phon の等ラウドネス曲線をもとにした周波数の補正で、人の聞こえ方に近づけたもの。騒音レベル（dB(A)）を求めるときに使う。

冷たい窓面による不快感（コールドドラフト・冷放射）を防ぐには、方向による放射温度の差（放射の不均一性）を10℃以内にするのが望ましい。

SET＊が22.2〜25.6℃程度の範囲は「快適、許容できる」とされる。25℃はその範囲内。

日射のない室内の暑さ指数（WBGT）は、湿球温度とグローブ温度（黒球温度）から求める（WBGT＝0.7×湿球温度＋0.3×黒球温度）。

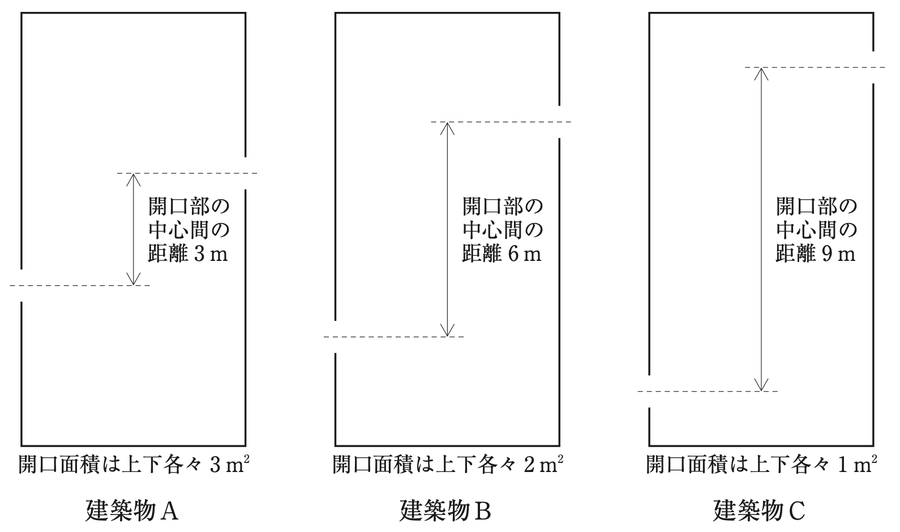

換気量は開口面積と開口の高さの差の平方根で決まるので、3つは等しくない（Q_A：Q_B：Q_C＝5.1：4.76：3）。

Q_B（4.76）は Q_A（5.1）より小さく、Q_A と Q_C（3）も等しくない。

中心間の距離が大きい C ほど換気量が大きいわけではない。開口面積が小さいので、Q_C が最も小さい。

グラスウールの熱伝導率は0.04W/(m・K)前後で、板ガラス（約1W/(m・K)）の1/10以下、アルミニウム（約200W/(m・K)）の1/1,000以下。

発泡系の断熱材は、空隙率が同じなら、気泡が大きいほど泡の中の対流や放射で熱が伝わりやすくなり、熱伝導率は大きくなる。

屋外の風速が大きいと、外壁の屋外側の表面の熱伝達率が大きくなるので、熱貫流率は大きくなる。

避難時の歩行速度は、照度が下がると遅くなり、1lx 以下では大きく落ちる。

フラッシュオーバーが起きると、室全体が一気に燃えて酸素が大量に使われるので、酸素濃度は急に下がる（一酸化炭素の濃度は上がる）。

木材は温度が上がると熱分解して可燃性ガスを出し、260℃前後で引火しやすくなる（出火の危険温度）。

夏至の日は太陽高度が高く、南向きの鉛直面には日射が浅い角度でしか当たらない。日の出から朝の日射を受ける東向きの鉛直面のほうが、終日の直達日射量は大きい。

輝度が一様な曇天空では、天窓は主に真上の天空から光を受けるので、南向きの鉛直面の照度は、南面の側窓からの光より低くなる。

春分・秋分の日は太陽が真東から上り真西に沈むので、水平面に立てた棒の影の先端の軌跡は、ほぼ直線（東西方向）になる。

光束は、放射束（光のエネルギー）を、人の目の感度（比視感度）で重みづけし、可視光の範囲で積分した量。

CIE標準晴天空の輝度は、太陽のまわりで最も高く、天頂を挟んで太陽から約90°離れた所で最も低くなる。

UGR（屋内統一グレア評価値）は、照明器具の不快グレアを評価する指標で、面積の大きい窓のグレアの評価には使わない。

オストワルト表色系は、理想的な黒・白と純色の混合の割合で色を表す体系で、マンセル表色系のような明度の属性はない。

マンセル表色系の彩度の最大値は色相によって違い、赤や黄などでは10を超えるものもある。

明るい所（明所視）では、目は約555nmの黄緑の光に最も感度が高いので、同じ放射エネルギーなら、赤より緑のほうが明るく感じる。

無限に長い線音源では、音は円筒状に広がるので、距離が2倍になるごとに音圧レベルは約3dB下がる（点音源は約6dB）。

拡散音場の音圧レベルは、室の吸音力が大きいほど下がる。平均吸音率が2倍になって吸音力が2倍になると、10log2 で約3dB下がる。

学校の普通教室は、残響を抑えて話を聞き取りやすくするため、平均吸音率を0.2程度にする吸音の対策をするのが望ましい。

開いた窓に入った音は、すべてそのまま通り抜けて戻ってこないので、音響透過率も吸音率も1とみなす。

グラスウールなどの多孔質吸音材料の表面を、ビニルなど通気性の低い材料で覆うと、音が材料の中に入りにくくなり、高い周波数の吸音率が下がる。

一重の壁では、音が垂直に入射するときに遮音性能が最も高く、斜めに入射するほど（コインシデンス効果などで）遮音性能は下がる。

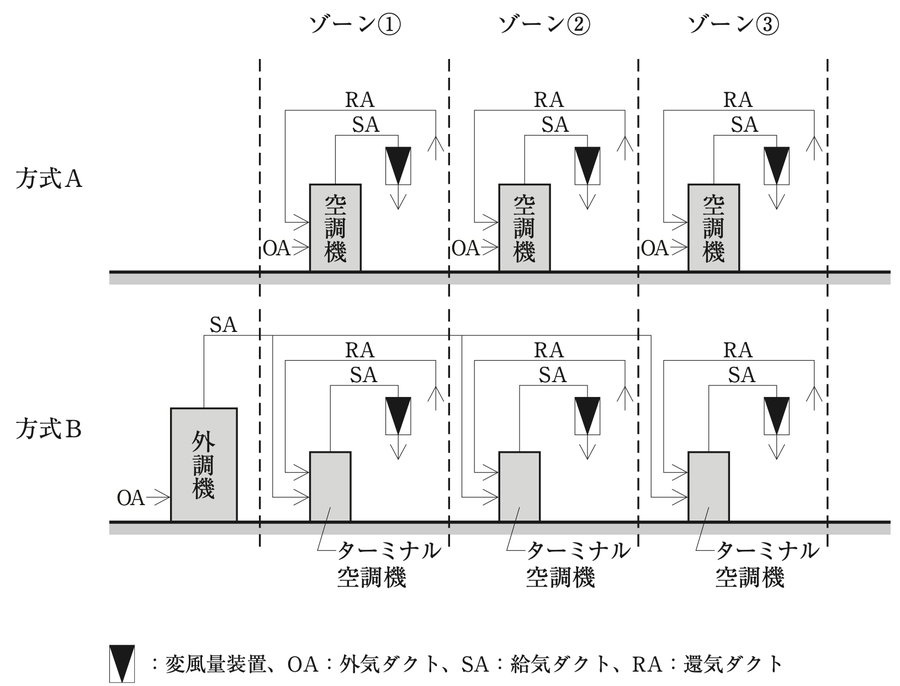

方式A・Bとも、各ゾーンの給気ダクトに変風量装置があるので、負荷に応じて風量を変え、送風（搬送）の動力を減らせる。

変風量方式では、負荷が小さいときに給気量を絞るので、それに合わせて取り入れる外気の量も減り、必要な外気量が不足することがある。

方式Aは各空調機の1つのコイルで温度と湿度を同時に処理するので、湿度の細かな調整は難しい。方式Bは外調機で外気の湿度を処理してから送るので、湿度の微調整がしやすい。

外気取入れガラリは、雨水の吸い込みを防ぐため、排気ガラリより通過風速を遅く（例：3m/s程度以下）するので、同じ風量でも必要な正面面積は大きくなる。

超高層ビルの冬期は煙突効果が強く、低層部から外気が入り、高層部から出ていく流れができるので、空調の給気と排気のバランスが崩れやすい。

防煙垂れ壁だけで仕切った隣り合う防煙区画で、一方を自然排煙、他方を機械排煙とすると、機械排煙の区画に自然排煙の区画から空気や煙が引き込まれて排煙がうまくいかないので、一般にはできない。

エアフローウィンドウは、二重のガラスの間に室内の空気を窓下から吸い込んで上から天井内に排気し、窓まわりの熱を取り除いて、窓ぎわの温熱環境をよくする。

事務室の OA 機器による内部発熱は、一般に10〜20W/㎡程度で見込む。15W/㎡は適当。

地下の自走式駐車場では、ダクトを使わずに天井のジェットファンなどで排気口まで空気を送る誘引誘導方式にすると、ダクトのスペースや費用を減らせる。

事務所ビルの使用水量は、便器の洗浄水などの雑用水のほうが多く、飲用水30〜40％・雑用水60〜70％程度で計画する。

ガス瞬間式給湯機の1号は、1分間に1Lの水の温度を25℃上げる能力（約1.74kW）。

中央式給湯設備でレジオネラ属菌の繁殖を防ぐには、貯湯槽の湯を60℃以上に保ち、給湯の末端でも55℃以上になるようにする。

排水再利用水の原水には、手洗い・洗面・給湯室の排水のほか、適切に処理すれば厨房の排水も使える。

排水槽には、清掃や点検のため、有効内径60cm以上のマンホールを設ける。臭いが漏れないよう、防臭密閉型にする。

雨水を便器の洗浄水などに使って下水道に流す場合、その水量が下水道料金の対象になる地域では、雨水の使用量を測る量水器を設ける。

特別高圧で受電する超高層ビルで電力供給の信頼性を高めるには、2回線受電方式やスポットネットワーク方式を採用する。

大規模な商業施設の非常用の照明装置は、器具ごとに電池を入れる内蔵型より、蓄電池をまとめて置く電源別置型のほうが、経済性・保守性に優れる。

中小規模の事務所ビルの照明・コンセントの幹線には、100Vと200Vを取り出せる単相3線式100V/200Vを使うのが一般的。

進相コンデンサは、モーターなどの遅れ力率を打ち消して、負荷設備の力率を改善する。

ガスタービン発電機は、同じ出力のディーゼル機関に比べて振動が小さく、小型で設置面積も小さいが、燃焼に多くの空気が必要で、給排気のダクトが大きくなる。

車両の通る場所に地中電線路を直接埋設する場合、重さに耐えるよう、土被りは原則として1.2m以上とする（電気設備の技術基準の解釈）。

予作動式スプリンクラー設備は、配管に圧縮空気を入れておき、火災感知器が作動して初めて水を送る方式。ヘッドが壊れても水が出ないので、水損事故を防げる（コンピューター室などに使う）。

連結散水設備は、地階の火災で消火活動を助けるため、消防ポンプ車から送水口に送水し、天井の散水ヘッドから放水する設備。

泡消火設備は、泡で燃焼面を覆って窒息・冷却により消火する。ガソリンなど液体燃料の火災に有効で、駐車場・自動車整備場・指定可燃物の貯蔵所などに適する。

非常用エレベーターの籠の定格速度は、毎分60m以上とする（建築基準法施行令 第129条の13の3第11項）。

フロン類を使わない自然冷媒には、アンモニア・二酸化炭素・水・空気・炭化水素などがある。

防振架台の上の機器の耐震ストッパは、運転中の振動では接触しない範囲で、機器とのすき間をできるだけ小さくして、地震のときの機器の移動や転倒を防ぐ。

BELS は、新築・既存の建築物の省エネルギー性能を、第三者機関が評価して表示する制度。

CASBEE は、建築物や街区・都市などの環境性能を、環境品質と環境負荷の両面から総合的に評価する手法。

DR（デマンドレスポンス）は、電力の供給の状況に合わせて、需要側が電気の使い方を変え、電力の需給のバランスをとる仕組み。
