音の回折は、障害物の背後に音が回り込んで伝わる現象で、障害物の大きさに比べて音の波長が長い（低い音）ほど回り込みやすい。

定常伝熱は、壁の両側の温度を長い時間一定に保ったあと、壁の内部の温度が時間で変わらず、流れる熱量が一定になった状態の伝熱。

建物の壁面に沿って流れてきた風が、建物の角（隅角部）で壁面から離れる流れを、剥離流という（ビル風の原因の一つ）。

PMV は均一な環境を前提にした指標なので、不均一な放射環境や上下の温度差が大きい環境では、正しく評価できないことがある。

中央管理方式の空気調和設備を設ける居室では、浮遊粉じんの量をおおむね0.15mg/㎥以下とする（建築基準法施行令 第129条の2の6第3項の表）。

酸素濃度が18％近くまで下がっても人体への生理的な影響はまだ小さいが、開放型の燃焼器具は不完全燃焼を起こし、一酸化炭素が発生するおそれがある。

定常状態の室内濃度＝外気の濃度＋発生量÷換気量（換気回数×室容積）。発生量と換気回数が同じなら、容積が小さい室ほど換気量が少なく、濃度は高くなる。

必要換気量＝汚染物質の発生量÷（許容濃度−外気の濃度）で、定常状態なら室の容積に関係なく求められる。

汚れた空気が入ってはならない手術室やクリーンルームでは、室を正圧に保つため、第二種機械換気（または給気を多くした第一種機械換気）とする。

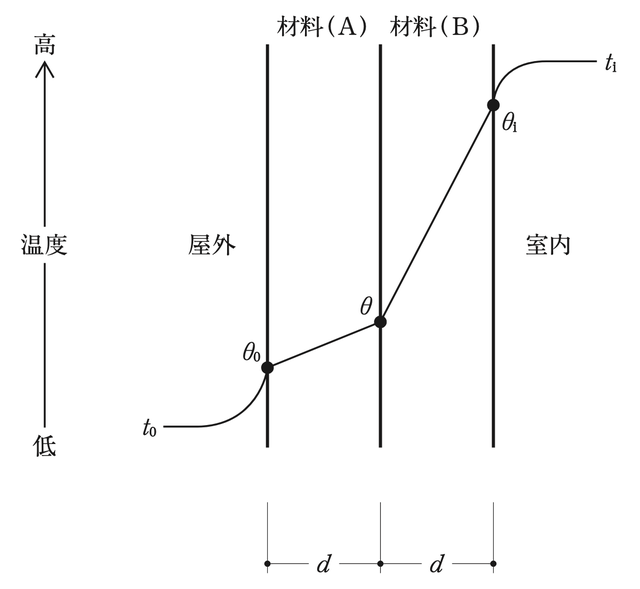

定常状態では、どの層にも同じ量の熱が流れるので、厚さが同じなら、温度の勾配がゆるやかな層ほど熱伝導率が大きい。図では材料（A）の勾配がゆるやかなので、（A）は（B）より熱伝導率が大きい。

（A）の熱伝導率を大きくすると、壁全体の熱抵抗が小さくなって流れる熱が増える。室内側から見ると、室内表面と（B）の中の温度降下が大きくなるので、（B）の各部分の温度は下がる。

（B）の熱伝導率を大きくすると、壁全体の熱抵抗が小さくなって流れる熱が増える。屋外側から見ると、屋外表面と（A）の中の温度上昇が大きくなるので、（A）の各部分の温度は上がる。

吸引型の機械排煙は、煙を外に出すとともに、火災室の圧力を下げるので、ほかの空間への煙の広がりも防げる。

高層建築物の階段室を加圧すると、階段室への煙の流入を防ぐとともに、階段室の煙突効果で煙が上へ広がるのも防げる。

第二種排煙（押出型）は、機械で給気して煙を排煙口から押し出す方式で、所定の排煙量を得るには、排煙量より多い給気量が必要になる。

夏至の南向き鉛直面（イ）は、太陽高度が高く日射が浅い角度でしか当たらないので、終日日射量は4つの中で最も小さい。イが最大とするのは誤り。

冬至の南向き鉛直面（ハ）が最も大きい。夏至の西向き鉛直面（ロ）や夏至の南向き鉛直面（イ）より大きい。

ハ（冬至の南面）がロ（夏至の西面）より大きく、ニ（冬至の水平面）はイ（夏至の南面）より大きい。

光束は、ある面を単位時間に通る光の放射エネルギーを、人の目の感度（視感度）で補正した値。

均等拡散面の輝度は、照度×反射率÷π で、照度と反射率の積に比例する。

設計用全天空照度は、普通の日（標準の状態）では15,000lxを使うことが多い（暗い日は5,000lx）。

減法混色は、光を吸収する絵の具やフィルターなどを混ぜて色をつくる方法で、混ぜるほど暗くなって黒に近づく。

XYZ表色系の三刺激値のうち Y は明るさに対応し、光源色では測光的な明るさ（輝度）を表す。

JIS の安全色で、緑は「安全状態」と「進行」を表す（非常口の表示など）。

平均吸音率が大きい室では、セイビンの式は残響時間を実際より長く計算する。アイリングの式で求めたものより長くなる。

音響パワーを4倍にすると、10log4 で受音点の音圧レベルは約6dB上がる。

無限に広い面音源から出た音は、平面波として広がらずに進むので、距離によって減衰しない。

剛壁に密着させたグラスウールなどの多孔質吸音材料を厚くすると、低い周波数の吸音率が大きくなる。

合計の厚さが6mmの合わせガラスは、コインシデンス効果が出る周波数以外では、同じ厚さ（面密度）の6mmの単板ガラスとほぼ同じ遮音性能になる（中間膜でコインシデンスの落ち込みは小さくなる）。

中空二重壁の共振周波数は、壁の面密度が大きいほど低くなる。2つの壁の面密度をともに2倍にすると、共振周波数は低くなる。

ダクトの曲がりや断面の変化による局部圧力損失は、風速の2乗に比例する（動圧×局部抵抗係数）。

同じ性能の送風機2台を並列でダクトに送風しても、ダクトの抵抗が増えるので、風量は1台のときの2倍より小さくなる。

外気取入れガラリは雨水を吸い込まないよう通過風速を遅くするので、排気ガラリのほうが通過風速を高くでき、同じ風量なら必要な正面面積は小さくなる。

熱負荷計算には、定常計算法（最大負荷を求める）や非定常計算法（時刻ごとの変化を求める）などがあり、目的に応じて使い分ける。

TAC温度は、気象データを統計処理して、所定の超過確率（例：2.5％）を決め、まれな猛暑などを除いた設計用の外気温度。

最大負荷計算では、照明・人体・器具などの室内発熱は、冷房時には負荷として含めるが、暖房時には暖房を助ける方向に働くので、安全側として含めないことが多い。

蓄熱方式は、熱源の負荷のピークをならして（平準化して）、熱源装置の容量を小さくできる。

河川水や井戸水は、夏は外気より低く冬は外気より高いので、水熱源ヒートポンプは空気熱源ヒートポンプより COP が高い。

冷凍機は一年の多くを部分負荷で運転するので、定格の COP だけでなく、発生頻度の高い部分負荷時の COP も考えて選ぶ。

排水再利用水の原水には、手洗器・洗面器・湯沸室の排水のほか、適切に処理すれば厨房の排水も使える。

分流式は、建物内の排水設備では「汚水」と「雑排水」を別の系統にすること、公共下水道では「汚水及び雑排水」と「雨水」を別の系統にすることをいう（同じ言葉でも意味が違う）。

合流式の地域で、雨水排水管を一般排水の敷地排水管につなぐときは、臭気や害虫が雨水管に入らないよう、トラップますを介して接続する。

揚水管の横引きを高い位置にすると、ポンプが止まったときに管内の圧力が下がって水柱分離が起き、ウォーターハンマーの原因になる。横引きはできるだけ低い位置にする。

上水と別系統にすれば、雑用水の受水槽は鉄筋コンクリート造の床下ピットを利用できる。

上水の受水槽の水抜き管とオーバーフロー管は、排水が逆流しないよう、十分な排水口空間をとって排水管へ間接排水とする。

鉄骨造の建物では、構造体の鉄骨を雷保護システムの引下げ導線に利用するのが望ましい。

接地には、雷電流を大地に流す外部雷保護用接地、感電などを防ぐ保安用接地、電位の変動による電子機器の障害を防ぐ機能用接地などがある。

接地線に過電流遮断器（ヒューズなど）を入れると、遮断したときに接地が切れて危険になるので、接地線には過電流遮断器を設けてはならない。

グレアは、視野の中に輝度の高い光源や極端な輝度の対比があるために起きるまぶしさや見えにくさ。

タスク・アンビエント照明のアンビエント照明（周りの照明）は、空間の明るさ感を保ちつつ省エネを図るため、壁や天井の輝度の分布を考えて設計するのが望ましい。

初期照度補正は、経年による光源の出力の低下を見込んで明るめに設計した分を、設置直後は調光して抑える照明の省エネルギー手法。

天井の高いロビー（床から天井まで10mを超える部分）では、閉鎖型ヘッドが作動しにくいので、放水型ヘッドを使ったスプリンクラー設備を設ける。

特別避難階段の付室には、煙の侵入を防ぐため、所定の排煙設備（機械排煙など）を設ける。

劇場の客席誘導灯は、客席内の通路の床面の水平面照度が0.2lx以上になるように設ける。

貸事務所ビルの乗用エレベーターが2台以上ある場合、サービスの水準として、平均運転間隔を40秒以下にするのが望ましい。

事務所ビルの乗用エレベーターは、一般に、出勤時のピークの5分間に発生する交通量をもとに、台数や仕様を決める。

免震構造でない建物では、エレベーターの設計用水平標準震度は、建物の高さが60mを超えると、60m以下の場合と大きく違う値（上の階ほど大きな値）になる。

ZEH（ネット・ゼロ・エネルギー・ハウス）は、快適な室内環境を保ちながら、1年間の一次エネルギー消費量の収支がゼロになることを目指した住宅。

BELS は、第三者の評価機関が建築物の省エネルギー性能を評価・認証する制度で、性能に応じて5段階の星の数などで表示する。

e マーク（省エネ基準適合認定マーク）は、建築物がエネルギー消費性能基準に適合していることについて、所管行政庁の認定を受けたことを示すもの。
