日照図表は、周りの建物で対象点への直射日光が遮られるかどうかを調べる図で、緯度ごと、冬至などの季節（日）ごとに描かれる。

外皮平均熱貫流率（U_A値）は、内外の温度差1℃当たりに屋根・壁・床・開口部などから逃げる熱量の合計を、外皮の総面積で割った値で、断熱性能の指標。

ブーミング現象は、室の固有振動で特定の低い音が響く現象。周波数が低いほど、室が小さいほど、固有周波数がまばらになるので起こりやすい。

外壁の断熱を強化すると、室内側の壁の表面温度が上がり、露点温度を下回りにくくなるので、表面結露を防げる。

開放型の燃焼器具は燃焼で水蒸気を室内に出すが、密閉型（屋外から給気し屋外へ排気）は室内に水蒸気を出さないので、表面結露の防止に役立つ。

内部結露を防ぐには、室内の水蒸気が壁の中に入らないよう、断熱材の室内側（高温側）に防湿層を設ける。

室内の濃度は、外気の400ppmに在室者の発生分の500ppmを加えた900ppm。700ppmでは足りない。

800ppmではない。換気量は 4回/h×200㎥＝800㎥/h で計算する。

1,000ppmではない。計算すると900ppmになる。

窓ガラスの日射熱取得率は、ガラスに入射した日射量に対する、ガラスを透過した日射量と、ガラスが吸収してから室内側に放出した熱量との和の割合。

壁の表面の総合熱伝達率は、対流による熱伝達率と放射による熱伝達率の合計。

外壁の表面の対流熱伝達率は、外部の風速が大きいほど大きくなる。

第二種排煙（押出型の機械排煙）は、機械で給気して圧力を上げ、煙を排煙口から押し出す方式で、所定の排煙量を得るには、排煙量より多い給気量が必要になる。

籠城区画は、手術室や ICU のように患者をすぐに避難させられない室を、内部からの出火を防ぎ、外の火災の影響も受けない構造にして、鎮火まで中にとどまれるようにした区画。

等価可燃物量は、可燃物の発熱量を、同じ発熱量をもつ木材の重さに置き換えて表した値。

春分・秋分の南中時の太陽高度は約55°（90°−35°）。水平面は sin55°、南向き鉛直面は cos55°の割合で直達日射を受けるので、水平面のほうが大きい。

夏至の日は、太陽が真東より北寄りから上り、真西より北寄りに沈む。北向き鉛直面は朝と夕方に日が当たり、可照時間は南向き鉛直面より長い。

建築面積と高さが同じなら、東西に長い形のほうが、長時間（4時間）日影になる範囲が広い（東西の幅が長時間日影に大きく影響する）。

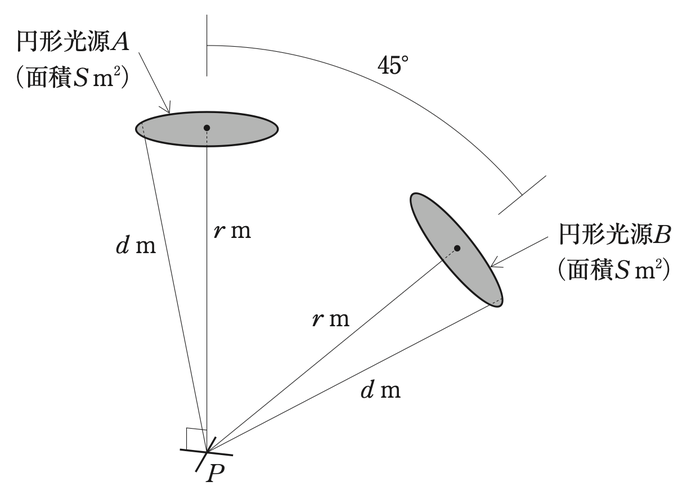

真上にある円形の光源の立体角投射率は、光源の半径を a とすると、a²/d²（dは点から光源の外縁までの距離）。光源の面積は S＝πa² なので、S/（πd²）×100（％）になる。

光源 B は45°傾いているので、点 P から見て水平面に投影した大きさ（立体角投射率）が光源 A より小さい。輝度と面積が同じなら、E_AP ＞ E_BP。

点から光源までの距離が光源の大きさの約5倍以上あれば、点光源とみなして逆二乗の法則で照度を求められる。10倍以上なら、点光源とみなせる。

平均演色評価数（Ra）は、評価する光源で見た物の色と、同じ相関色温度の基準の光で見た物の色とのずれをもとにした数値で、100に近いほど基準の光に近い。

午前中に、青い成分の多い色温度の高い光を浴びると、体内時計がそろい、サーカディアンリズムを保つ効果が期待できる。

色票を使って目で測色するときは、色の見え方が面積で変わる（面積効果）ので、測る部分の面積を色票の面積と同じくらいにする。

マスキングでは、マスクする音より高い周波数の音のほうが、低い周波数の音よりマスクされやすい。

可聴周波数はおよそ20Hz〜20kHzで、音速を約340m/sとすると、波長は約17m〜約17mm（十数m〜十数mm）になる。

同じ音圧レベルの音源が4つになると、エネルギーが4倍になるので、10log4 で約6dB増える（2つなら約3dB）。

単板ガラスを厚くすると全体としては遮音性能が上がるが、コインシデンス効果で遮音性能が落ちる周波数が低い側へ移るので、すべての周波数で6mmのほうが高いとは限らない。

複層ガラスは、2枚のガラスと中空層の空気がばねのように共振する（共鳴透過）ため、同じ面密度の単板ガラスより、低い音〜500Hz付近の中音域で遮音性能が下がることがある。

空気音遮断性能の等級（Dr）は、数値が大きいほど遮断性能が高い。Dr-50はDr-35より遮断性能が高い。

百貨店は、客の数が休日と平日、一日の時間帯で大きく変わるので、空調負荷も大きく変わる。

ビジネスホテルは、客室の利用が夕方から夜間に多いので、ピーク負荷が夕方から夜間にかけて生じる傾向にある。

データセンターは、サーバーなどの機器からの発熱（顕熱）が非常に大きく、外皮負荷や外気負荷よりも室内の顕熱負荷のほうが大きい。

水蓄熱式空調システムは、夜間電力などで熱を蓄えて昼間に使うので、熱源機器の容量を小さくでき、電力需要の平準化（ピークの抑制）にもなる。

変風量単一ダクト方式は、部屋ごとやゾーンごとに VAV ユニットを設け、風量を変えて個別に温度を制御できる。

再熱コイルを設けると、冷房の部分負荷時に、十分に冷却除湿した空気を温め直して送れるので湿度の上昇を防げるが、冷やしてから温めるので、エネルギー消費量は多くなる。

RI（ラジオアイソトープ）施設では、放射性物質で汚れた空気を再循環させないよう、給気をすべて排気するオールフレッシュ空調方式を用いる。

ドラフトチャンバーの排気風量は、作業用の開口部の面積×制御風速（開口部で汚染物質を外に出さないための風速）で決まる。

エアフィルターの粉じん捕集率は、質量法・比色法・計数法など測定方法によって値が違う。

キャビテーションは、ポンプの吸込み側の圧力が水の飽和蒸気圧より下がって気泡ができる現象で、吸込口の管内圧力が低いほど起きやすい。

大便器の洗浄弁には、逆サイホン作用で汚水が給水管に逆流するのを防ぐため、バキュームブレーカーを設ける。

高置水槽方式の揚水管の横引きを高い位置にすると、ポンプが止まったときに管内の圧力が下がって水柱分離が起き、ウォーターハンマーの原因になる。横引きはできるだけ低い位置にする。

潜熱回収型ガス給湯機は、排気の水蒸気の潜熱まで回収するので凝縮水が出る。凝縮水は酸性なので、機器内の中和器で中和してから排出する。

水熱源のヒートポンプ給湯システムは、下水処理水や工場・大浴場の温排水など、ふだんは捨てている未利用のエネルギーを熱源にできる。

家庭用燃料電池は、都市ガスなどから取り出した水素と空気中の酸素を反応させて発電し、そのときの排熱で温水をつくって給湯に使う。

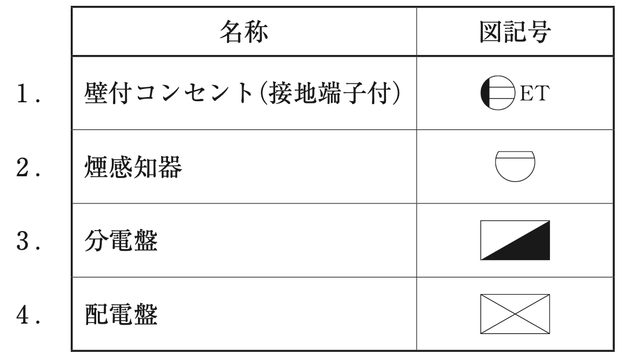

図の1．は、壁付コンセントの記号（壁側を黒く塗った円）に、接地端子付を表す ET を添えた記号で、正しい。

図の3．は、四角の対角線の片側を黒く塗った分電盤の記号で、正しい。

図の4．は、四角に対角線を2本引いた（×を書いた）配電盤の記号で、正しい。

アクティブフィルタは、インバータ機器などが出す高調波電流を打ち消して抑える装置。

伝送系の信号線が電源ケーブルからの静電誘導でノイズを受けないよう、信号線にはシールドケーブルを使う。

外部雷保護システムや建物の導電性の部材を流れる雷電流で、危険な火花放電が起きないよう、等電位ボンディングや SPD などの内部雷保護システムを構築する。

排煙口は、防煙区画のそれぞれについて、区画の各部分から排煙口のいずれかまでの水平距離が30m以下になるように設ける（建築基準法施行令 第126条の3第1項第三号）。

天井の高いロビーなど（床面から天井までが10mを超える部分）では、熱が天井に届きにくく閉鎖型ヘッドが作動しにくいので、放水型ヘッドを使ったスプリンクラー設備を設ける。

劇場などの客席誘導灯は、客席内の通路の床面の水平面照度が0.2lx以上になるように設ける。

中央管理方式の空気調和設備の制御・監視を行う中央管理室は、避難階またはその直上階・直下階に設ける（建築基準法施行令 第20条の2第二号）。

火災時管制運転では、火災の信号を受けたら、乗用エレベーターを避難階に帰着させて乗客を降ろし、その後は運転を休止する。

初期照度補正制御は、器具やランプの経年による照度の低下を見込んで明るめに設計した分、設置したばかりで明るすぎる照度を、調光して適正な照度に抑える省エネルギーの制御。

ZEB の定義には、『ZEB』・Nearly ZEB・ZEB Ready・ZEB Oriented の4つの区分がある。

既存の建物でも、改修の際に外皮の断熱強化や設備の高効率化などを行えば、ZEB を実現できる。

ZEB は、まず省エネで消費量を大きく減らすことが前提（ZEB Ready の50％以上の削減）で、再生可能エネルギーを導入するだけでは ZEB にならない。
