【過去問題】令和2年 一級建築士 環境・設備 全20問【解答・解説付】※完全無料

PMV は、気温・放射温度・相対湿度・気流速度の環境の4要素と、代謝量・着衣量の人の2要素を考えた温熱環境の指標。

色温度は、光源の光の色を、それに近い色の光を出す黒体の絶対温度（K）で表したもの。

音響エネルギー密度レベルは、音の単位体積当たりのエネルギー（音響エネルギー密度）を、基準の値との比でデシベル表示したもの。

各部材の熱伝導抵抗（厚さ÷熱伝導率）が大きくなると、壁全体の熱抵抗が増えるので、熱貫流率は小さくなる。

外壁の表面の放射率が大きいと、放射による熱伝達が大きくなって表面の熱伝達抵抗が小さくなるので、熱貫流率は大きくなる。

屋外の風速が大きいと、屋外側の表面の対流熱伝達率が大きくなるので、熱貫流率は大きくなる。

相対湿度は、その温度で含みうる最大の水蒸気量に対する割合なので、相対湿度が同じでも、乾球温度が違えば空気1㎥中の水蒸気量は違う。

乾球温度が同じなら、相対湿度が低いほど水蒸気量が少ないので、露点温度は低くなる。

乾球温度と湿球温度がわかれば、湿り空気線図などから、その空気の相対湿度・水蒸気分圧（絶対湿度）を求められる。

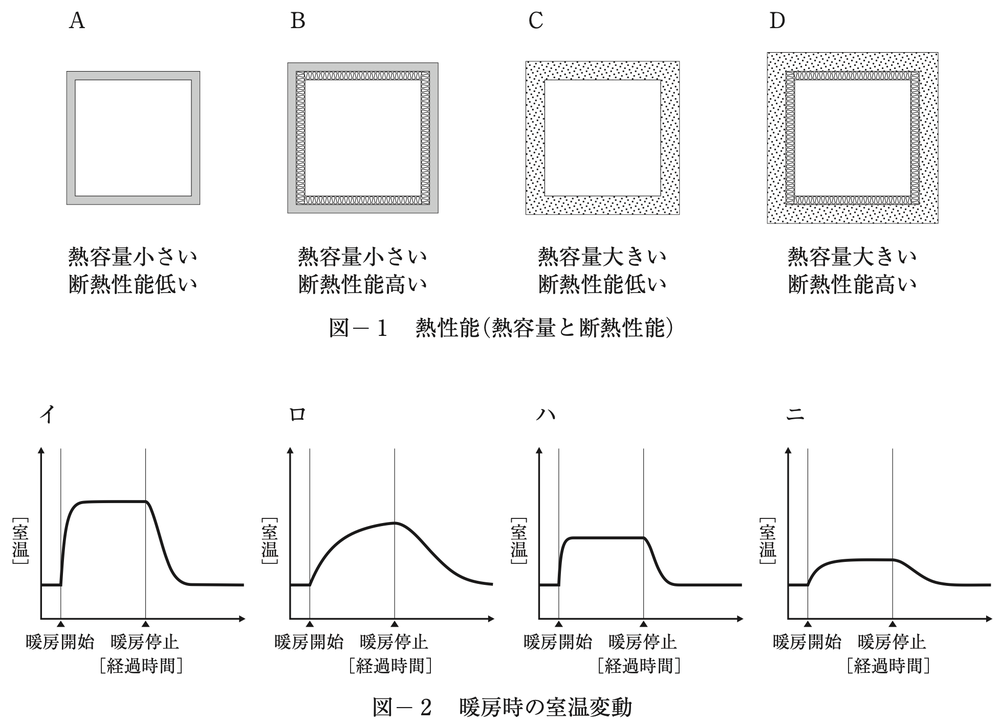

B（熱容量が小さく断熱性能が高い）はすぐに暖まって高い室温になる「イ」で、D（熱容量が大きく断熱性能が高い）はゆっくり暖まって冷めにくい「ロ」。B と D が逆。

A（熱容量小・断熱低）は早く暖まるので「ハ」、C（熱容量大・断熱低）はゆっくりで室温も低い「ニ」。A と C が逆。

A と C、B と D の組合せがどちらも逆。熱容量が大きい C・D は室温の変化がゆるやかな「ニ」「ロ」になる。

大規模店舗の売場を防火区画（面積区画）に分けるときは、区画ごとの避難時間や、避難扉の幅当たりの避難者数がほぼ均等になるよう、階段を配置するのが望ましい。

自然排煙の排煙量は、煙の温度（浮力）と煙層の厚さで決まり、煙の温度が低いときや天井が低い（煙層が薄い）ときは排煙の効果が小さい。

水平避難方式は、階段で自力避難が難しい人を、出火したエリアから隣の防火区画のエリアへ水平に移して、時間の余裕をつくってから介助避難する方法で、病院などで用いる。

昼光で室内の最低照度を確保する計画では、設計用全天空照度に、暗い日の値の5,000lxを使うのが一般的（普通の日は15,000lx）。

頂側窓は、高い位置に鉛直や鉛直に近い向きで設ける窓で、北向きにすると直射日光が入らず、安定した光環境が得られる（美術館の展示室など）。

大気透過率が大きい（空気が澄んでいる）ほど、直達日射が増え、大気中で散乱される天空日射は小さくなる。

白地に黒い文字のように、対象と背景の輝度の対比が大きいほど、文字が見えやすく視力が上がる。

光束は、単位時間に流れる可視光の放射エネルギーを、人の目の感度（比視感度）で重みづけした量。

照度均斉度（最小照度÷平均照度など）が大きい（1に近い）ほど、照度の分布が均一に近い。

ジャッドの色彩調和の原理の一つ「秩序の原理」では、色相環を等間隔に分けた配色のように、規則的に選んだ色は調和するとされる。

色光の加法混色では、混ぜる光を増やすほど明るくなり、白に近づく。

マンセル表色系のバリュー（明度）は、理想的な黒を0、理想的な白を10として、0〜10で表す。

拡散音場では、吸音力が2倍になると室内の平均音圧レベルは 10log2 で約3dB下がる。

自由音場の点音源では、距離が2倍になるごとに約6dB下がる。25mから100mは4倍の距離なので約12dB下がり、70−12＝約58dB。

セイビンの残響式では、残響時間＝0.161×室容積÷等価吸音面積で、室容積に比例し、等価吸音面積に反比例する。

剛壁に密着させた多孔質吸音材料を厚くすると、低い周波数の吸音率が上がる。

孔あき板の吸音構造は、板の孔と背後の空気層が共鳴器（ヘルムホルツ共鳴器）として働き、共鳴周波数付近の音をよく吸う。

多孔質吸音材料の表面を通気性の低い材料で覆うと、音が材料に入りにくくなり、高い周波数の吸音率が下がる。

井水の温度は一年中ほぼ一定で、夏は外気より低く冬は外気より高いので、井水を熱源にする水熱源ヒートポンプは、空気熱源ヒートポンプよりCOPが高い。

冷凍機は一年の大半を部分負荷で運転するので、省エネ性能の高い機種を選ぶには、定格のCOPだけでなく、発生頻度の高い部分負荷運転時のCOPも考える。

水蓄熱槽を使うと、熱源を効率のよい全負荷で運転できるうえ、ポンプや冷却水系の補機も含めた熱源システム全体のエネルギー効率を高められる。

ナイトパージは、夜間に冷たい外気を取り入れて建物を冷やし、翌朝の空調の立上げ負荷を減らす手法。人がいない夜間なので、昼間の外気冷房より低い外気温度まで使える。

デシカント空調は除湿剤の再生に熱を使うので、コージェネレーションの排熱を使えば排熱の利用先が増え、システムの総合効率が上がる。

放射暖房は、放射率の高いパネルから出る放射熱で暖めるので、受ける面の反射率が高い（放射を吸収しにくい）と十分な効果が得られない。

営業用厨房は、臭いや熱・水蒸気がほかの室へ流れ出ないよう、排気量を給気量よりやや大きくして、室を負圧にする。

置換換気（ディスプレイスメント・ベンチレーション）は、床近くから低速で給気し、暖かく軽い汚染物質を上へ押し上げて天井近くで排気する方式で、汚染物質が周囲より高温・軽量な工場などに有効。

外気を取り入れるときに全熱交換器で排気から熱と湿気を回収すると、外気負荷が減るので、熱源装置の容量を小さくできる。

集合住宅の給水量は、居住者1人1日当たり200〜350L程度が目安。250Lは適当。

社員食堂のない事務所ビルの給水量は、在勤者1人1日当たり60〜100L程度が目安。60Lは適当。

客室主体のホテルの給水量は、客室部でベッド1台1日当たり350〜450L程度が目安で、500Lは適当な範囲。

各個通気方式は、トラップごとに通気管を取り出して通気横枝管につなぎ、通気立て管などに接続する方式で、自己サイホン作用の防止に有効。

ループ通気方式は、排水横枝管の2個以上のトラップを1本の通気管で保護する方式で、ループ通気管は最高位の器具のあふれ縁より高く立ち上げてから通気立て管につなぐ。

通気弁は、通気管の中が負圧になると開いて空気を吸い込み、排水がないときや正圧のときは閉じて臭気が出ないようにする。

負荷電流 I・こう長・電線の断面積（電線1本の抵抗 R）が同じとき、電圧降下はおよそ次のようになる。
・Ａ 単相2線式：往きと帰りの2本の電線で電圧が下がる＝2IR
・Ｃ 三相3線式：√3IR（約1.7IR）
・Ｂ 単相3線式：負荷が平衡していれば中性線に電流が流れないので、電圧線1本分＝IR
電線の太さを決める式（電圧降下 e＝係数×こう長×電流÷断面積）の係数も、単相2線式35.6・三相3線式30.8・単相3線式17.8 の順になる。

太陽光発電のパワーコンディショナには、直流を交流に変えるインバータ、系統連系の保護装置、制御装置などが組み込まれている。

風車は、回転軸が地面に水平な水平軸風車と、垂直な垂直軸風車に分けられ、垂直軸風車は風向きによらず回るので小型風車に多い。

DC（直流）リンク方式は、発電した電力をいったん直流にしてからインバータで交流にして系統につなぐので、AC（交流）リンク方式より出力変動の影響を受けにくい。

1号消火栓は、階ごとに、その階の各部分から一つのホース接続口までの水平距離が25m以下になるように設ける（消防法施行令 第11条第3項）。

スプリンクラーヘッドを設けない部分の補助散水栓は、階ごとに、その階の各部分からホース接続口までの水平距離が15m以下になるように設ける（消防法施行規則 第13条の6第4項第一号）。

連結送水管の放水口は、3階以上の階ごとに、その階の各部分から一つの放水口までの水平距離が50m以下になるように設ける（消防法施行令 第29条）。

一部のコージェネレーションシステムには、常用の発電設備と、消防法や建築基準法の非常用発電設備を兼用できる機種があり、スペースやメンテナンスの費用を減らせる。

常用エレベーターは、閉じ込めを避けて利用者の安全を守るため、一般に災害時の利用は想定していない（地震時・火災時は管制運転で停止させる）。

非常用エレベーターを2台以上設けるときは、避難上・消火上有効な間隔を保って配置する（建築基準法施行令 第129条の13の3第2項）。

e マーク（省エネ基準適合認定マーク）は、建築物が省エネルギー基準に適合していることについて、所管行政庁の認定を受けたことを示すもの。

LEED は、建築物や敷地などの環境性能の評価システムで、取得したポイントの合計で、標準・シルバー・ゴールド・プラチナの4段階の認証レベルが決まる。

PAL＊（パルスター）は、外皮の熱性能の指標で、値が小さいほど外皮の熱性能が高い。
