【過去問題】令和5年 一級建築士 環境・設備 全20問【解答・解説付】※完全無料

夜間放射（実効放射）は、地表面から上向きに出る放射と、大気から下向きにくる放射との差で、晴れた夜ほど大きく、放射冷却の原因になる。

冷房期の平均日射熱取得率（η_AC）は、窓から直接入る日射熱と、屋根・天井・外壁など窓以外の部分から日射の影響で熱伝導により入る熱を合わせて評価する、外皮の日射の入りやすさの指標。

NC値は室内騒音の評価指標で、騒音のオクターブバンドごとの音圧レベルをNC曲線群に重ね、すべての帯域で下回るNC曲線のうち最も小さい曲線の値で表す。

室温が高くなると、体からの熱は放射・対流（顕熱）では逃げにくくなり、汗の蒸発（潜熱）で逃がす割合が増える。

PMV は均一な環境を前提にした指標なので、冷たい窓のそばのような不均一な放射環境や、上下の温度差が大きい環境では、正しく評価できないことがある。

椅子に座った人では、くるぶし（床上0.1m）と頭（床上1.1m）の温度差を3℃以内にするのが望ましい。

温度の基準は18℃以上28℃以下（2022年4月1日に17℃以上から改められた）。18.0℃は基準を満たしている。

浮遊粉じんの量の基準は、空気1㎥につき0.15mg以下。0.10mgは基準を満たしている。

ホルムアルデヒドの量の基準は、空気1㎥につき0.1mg以下。0.10mgは基準を満たしている。

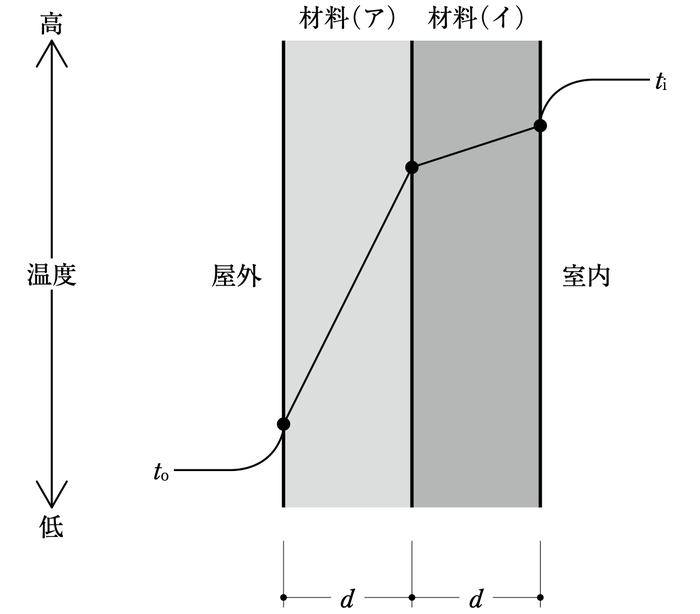

定常状態では、どの層にも同じ量の熱が流れるので、厚さが同じなら、温度の勾配が急な層ほど熱伝導率が小さい。図では材料（ア）の勾配のほうが急なので、（ア）は（イ）より熱伝導率が小さい。

（ア）の熱伝導率を大きくすると、壁全体の熱抵抗が小さくなって流れる熱が増える。室内側から見ると、室内表面と（イ）の中の温度降下が大きくなるので、（イ）の各部分の温度は下がる。

材料を入れ替えても、熱抵抗の合計（熱貫流率）は変わらないので、流れる熱も室内側の表面温度も変わらない。室内表面結露の防止には効果がない（内部結露のしやすさは変わる）。

上の階への延焼を防ぐには、外壁の開口部の間の層間区画（スパンドレル）を確保し、ファサードに応じてバルコニーや庇で炎を外へ逃がす方法もある。

冬期に竪穴区画の中が屋外より暖かいと煙突効果が働き、中性帯より下の階では竪穴区画の中が負圧になる。火災階が下の階であるほど、竪穴区画に煙が多く入りやすい。

建築物の用途の違う部分の間には、管理の形態や使う時間が違い、火災の影響が広がりやすいので、原則として防火区画（異種用途区画）を設ける。

春分の日（赤緯0°）の15時（時角45°）の太陽高度は、sin h＝cos35°×cos45°≒0.58 より約35°。※この問題の図（太陽位置図）は日本建築学会「建築設計資料集成」の図（センター以外の著作物）のため、この記事には載せていない。

秋分の日に太陽高度が約45°になるのは10時頃と14時頃で、そのときの太陽方位角は約45°（南東・南西）になる。

冬至の日の日没の太陽方位角は、南から西へ約60°（真西より南寄り）。日の出も南から東へ約60°の方位になる。

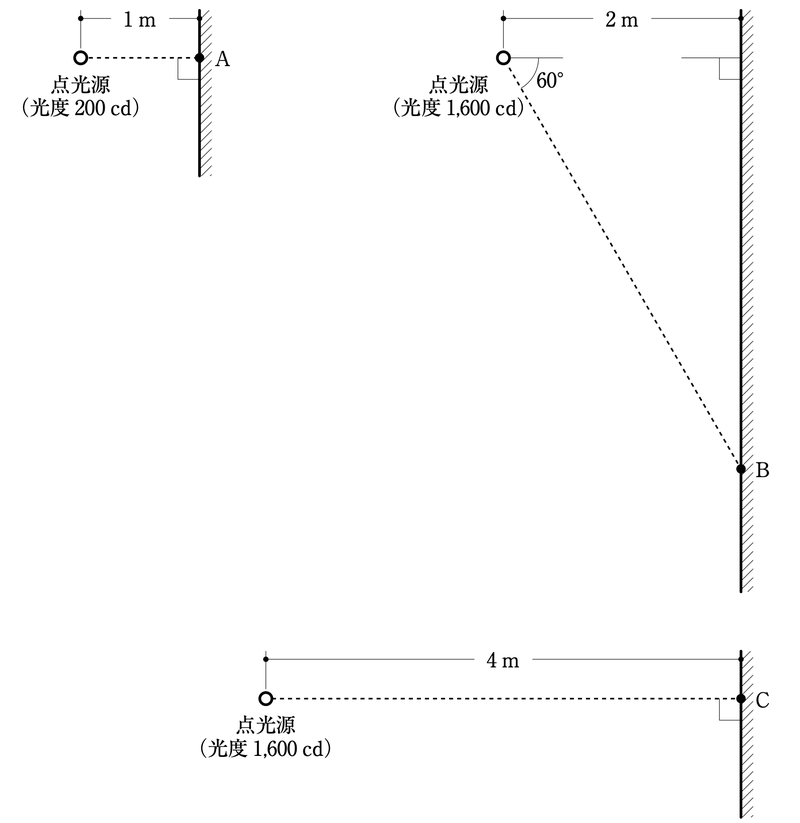

B（50lx）と C（100lx）は等しくない。B は光が斜め60°から当たるので、照度が半分になる。

A（200lx）が最も大きい。光度が小さくても距離が1mと近いので、照度は大きくなる。

順番が逆。A＝200lx、B＝50lx、C＝100lx。

xy色度図では、xが大きいほど赤み、yが大きいほど緑みが強くなる傾向がある。

xy色度図の外周の釣鐘形の曲線（スペクトル軌跡）は、単一の波長の光（単色光）の色度座標を示す。

マンセル表色系は、物の表面の色（物体色）を表す体系で、光源の光の色には使えない。

透過損失＝10log（1/音響透過率）なので、透過損失を10dB増やすには、音響透過率を1/10にする。

空港などの大空間では、吸音処理で残響を抑えると、放送の音声が聞き取りやすくなる。

剛壁に密着させた多孔質吸音材料を厚くすると、低い周波数の吸音率が上がる（吸音できる範囲が低音側に広がる）。

A（6.7）が最も長いとするのは誤り。室容積の大きい C の残響時間が最も長い。

A が最も長いとするのは誤り。残響時間は室容積÷吸音力に比例する。

C が最も長いのは合っているが、A（6.7）のほうが B（5.0）より長い。

冷暖同時型のマルチパッケージ型空調機は、同じ冷媒の系統で冷房と暖房を同時に行うとき、冷房側の排熱を暖房側に使う熱回収ができるので、省エネルギーになる。

水蓄熱槽があると、熱源機は負荷の変動に直接合わせて運転しなくてよく、夜間などに蓄えた熱を使えるので、熱源機の容量を小さくできる。

空気熱源ヒートポンプチリングユニットを何台もつないだモジュール型は、負荷に合わせて運転台数を変えられるので、効率のよい運転ができる。

冷水パネルの放射空調は、気流や温度のむらによる不快感が少ないが、パネルの表面で結露しないよう、表面温度を室内空気の露点温度以上に保つ必要がある。

床吹出し空調は、空調する高さに合った気流の特性をもつ吹出し口を使えば、冷房でも天井高によらず効率よく居住域を空調できる。

デシカント空調は、除湿剤の再生に熱を使うので、コージェネレーションの排熱を使えば排熱の利用先が増え、システムの総合効率が上がる。

喫煙室では、たばこの煙が外に漏れないよう、非喫煙場所との境界の開口部で、喫煙室に向かう気流を0.2m/s以上にする（受動喫煙防止の技術的基準）。

ソーラーチムニーは、日射で温めた縦シャフトの上昇気流（煙突効果）を使って、温度差換気を積極的に行う方式。

排気フードⅠ型を設けた換気扇の有効換気量は、V＝30KQ で求める（フードなしは40KQ、排気フードⅡ型は20KQ。昭和45年建設省告示第1826号）。

ステンレス鋼板製の受水槽の水面より上（気相部）は、水から揮発した塩素で腐食しやすいので、水面下より耐食性の高いステンレス鋼材を使う。

受水槽の容量を大きくすると、水が槽に長くとどまって残留塩素が減りやすいので、塩素滅菌装置を設けて水質を保つ。

大容量の受水槽では、水が流れずにとどまる死水ができないよう、槽の中に迂回壁を設けて水の流れをつくる。

合流式の地域では、雨水排水を一般排水の敷地排水管につなぐとき、害虫や臭気が雨水管に入らないよう、トラップますを介して接続する。

敷地排水管の排水ますは、起点・屈曲点・合流箇所などに設け、直線部では管径の120倍以内の間隔で設ける。管径200mmなら24m以内。

サイホン式雨水排水システムは、特殊なルーフドレンで管内を満水にしてサイホン現象を起こし、多量の雨水を排水する方式で、従来の方式より雨水立て管の口径を小さくできる。

需要率＝最大需要電力÷負荷設備容量の合計。設備のうち、実際に同時に使われる割合を表す。

負荷率＝ある期間の平均需要電力÷最大需要電力。設備がどれだけ平均して使われているかを表す。

不等率＝個々の負荷の最大需要電力の合計÷系統全体の最大需要電力。最大需要が起きる時刻のずれを表し、1以上になる。

SPD（サージ防護デバイス）は、直撃雷や近くの落雷で電源線・通信線に入る過電圧（雷サージ）から、電気・電子機器を守る装置。

スターデルタ始動は、始動時に巻線をスター結線にして電圧を下げる方式で、始動電流を全電圧始動（直入れ始動）の約1/3にできる。

鉄骨造の建築物では、構造体の鉄骨を雷保護システムの引下げ導線として利用できる。

炎感知器は、炎の紫外線・赤外線を検出する感知器で、天井が高く、熱や煙が天井に届く前に薄まって検出しにくい場所に使う。

区分鳴動は、大規模な建物で一斉に鳴らすとパニックや避難の集中が起きるおそれがあるため、出火階とその直上階など、区分した階だけを先に鳴らす方式。

予備電源を内蔵していない受信機と非常電源の間の配線は、火災のときも動くよう耐火配線とする。

高層建築物の1階の天井から吊った設備機器は、1階の床ではなく上の階の床（天井スラブ）から支持されるので、設計用標準震度の適用階の区分は中間階とし、耐震クラスに応じた値を使う。

基礎免震構造では、免震層より上の建物はほぼ一様に揺れるので、エレベーターの設計用水平標準震度は、建物の高さに関係なくすべての階で同じ値を使う。

大地震の後も長時間使う非常用発電機は、断水で冷却水が得られなくても運転できるよう、冷却水のいらない空冷式（ラジエーター式）が望ましい。

「ZEB Ready」は、再生可能エネルギーを除いて（省エネだけで）、基準の一次エネルギー消費量から50％以上を削減した建築物。

PAL＊（パルスター）は、建物のペリメーターゾーンの年間熱負荷を床面積で割った外皮性能の指標で、小さいほど外皮の熱性能が高い。

代替フロンの HFC はオゾン層は壊さないが温室効果が大きいので、モントリオール議定書のキガリ改正（2016年）で、生産と消費を段階的に削減することになった。
